智能化装修三室二厅:对自制语音和背景音乐主机的测试

这是接上篇智能化装修:自制语音与背景音乐主机的,对主机进行的一些测试。音乐主机是连接上智能控制主机,接入整个智能控制系统中,进行各种控制测试。

对于试验,经常是焊完再拆,所以后面学聪明了,用插头的方式,不会损坏模块,前前后后花了不少时间,终于有一个成品的出来了

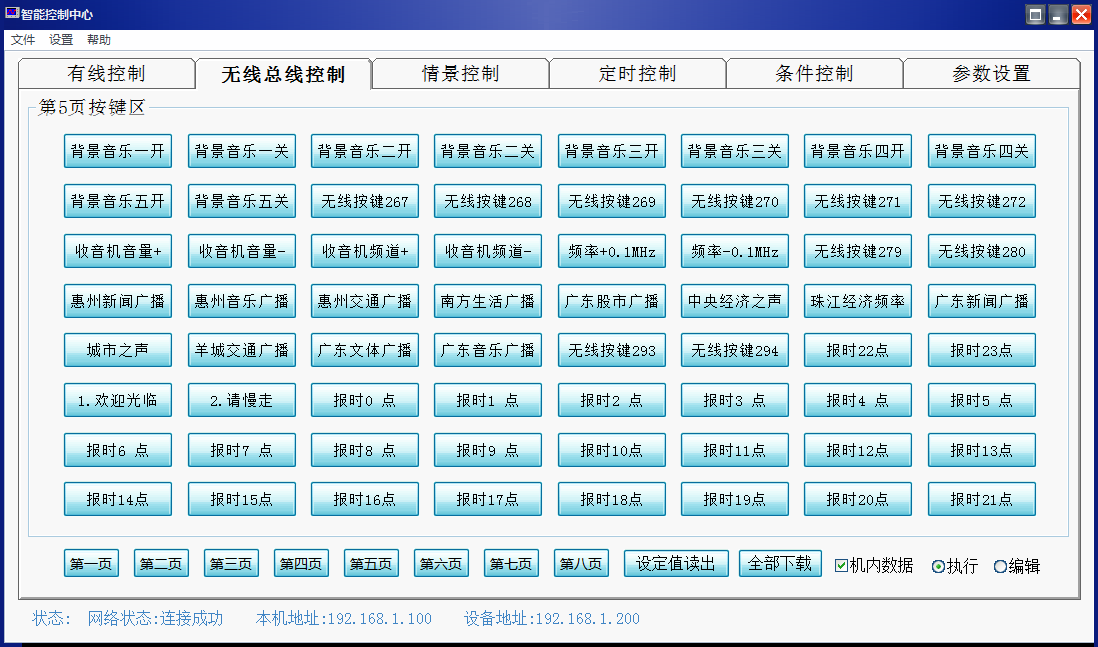

经过试验,可以用莱特主机的无线总线按钮实行音频通道切换,收音机的各种切换,语音播放

音乐主机测试

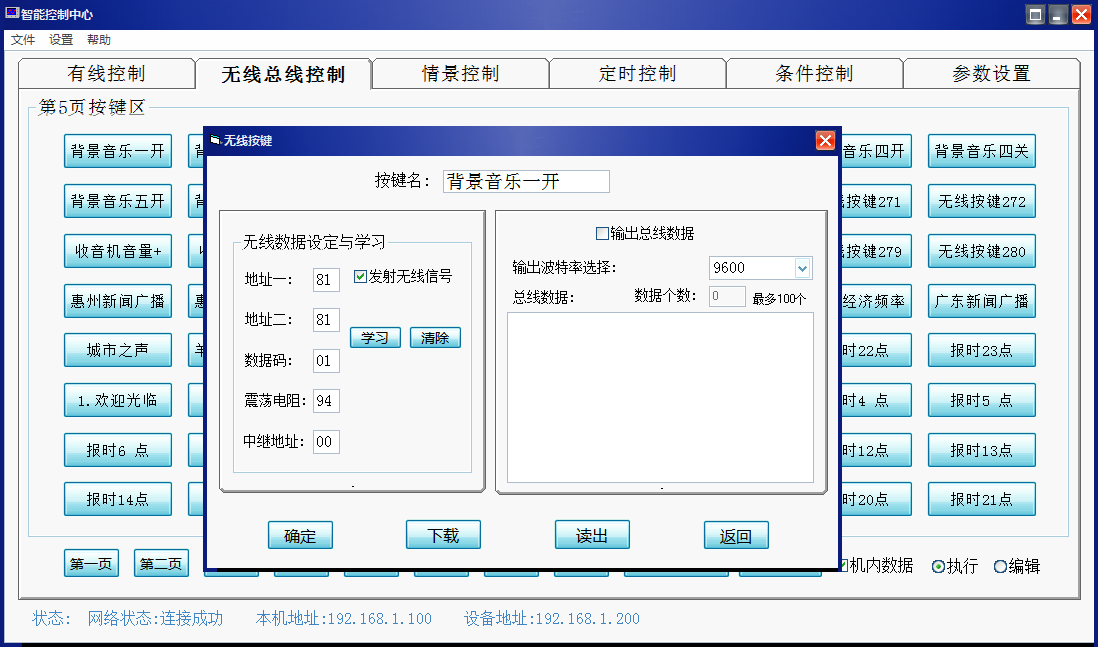

背景音乐线路选择为主机发射无线信号,控制遥控继电器进行切换

音乐主机测试

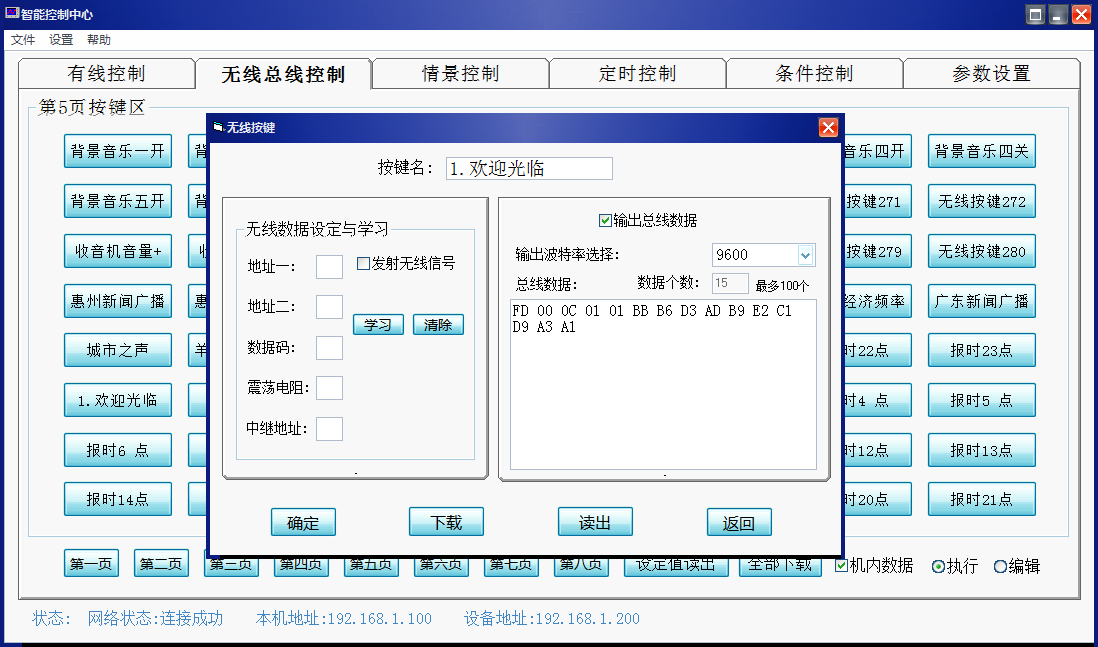

收音机与文本播放器为总线信号,一个是频率为9600,一个为38400,这个也说明主机可以选择多种频率的兼容性就很好,文本播放的内容要先在电脑编译成16进制的数字

音乐主机测试

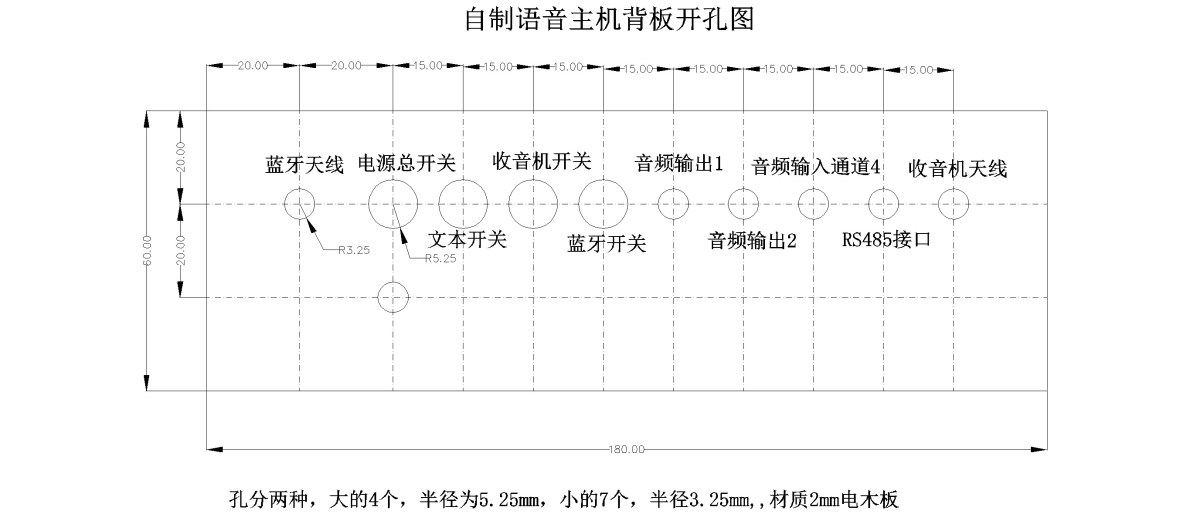

自己用手动钻的背板实在有点丑,且为金属的,对天线的接收有点影响,直接高大上的,画张图面,用电木板铣床加工,开孔的尺寸音乐主机测试
