这两个DIY智能家居的项目，属于进阶型智能家居设计了。需要一定的电控知识及动手能力。如果觉得麻烦或动手能力较差，可以直接找同类型的成品，集成进智能家居控制系统中就可以了！
杜亚的窗帘电机无线控制线盒：
因房子为剪力墙结构，布线不方便，所以只能考虑用最少的线路实际窗帘电机的控制，前机也已经有说过做，现将东西买回来组合。
一个底盖只供220V的电源，实际三孔的220V供电与3路的干接点遥控信号：

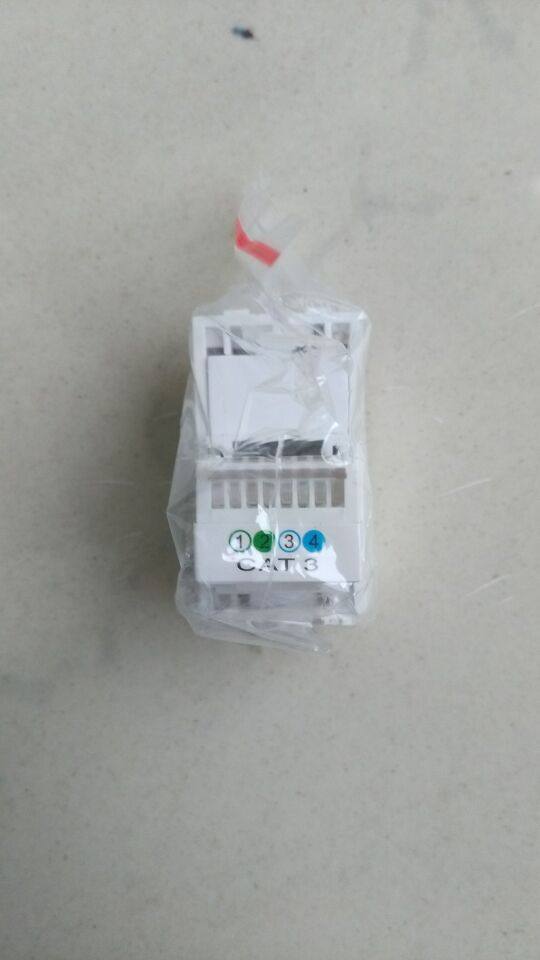

强电与弱电并在一个86面板上，4芯的电话模块，形成3路的干接点

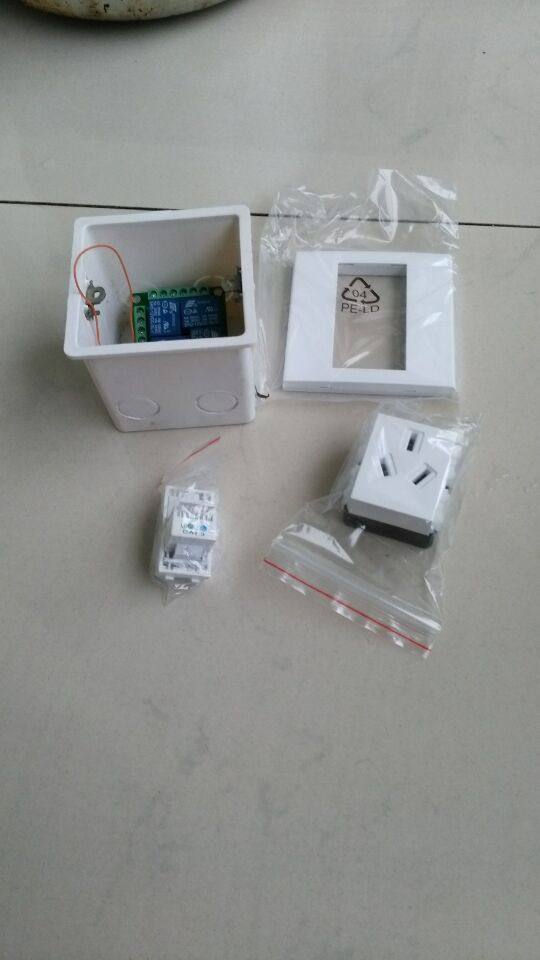

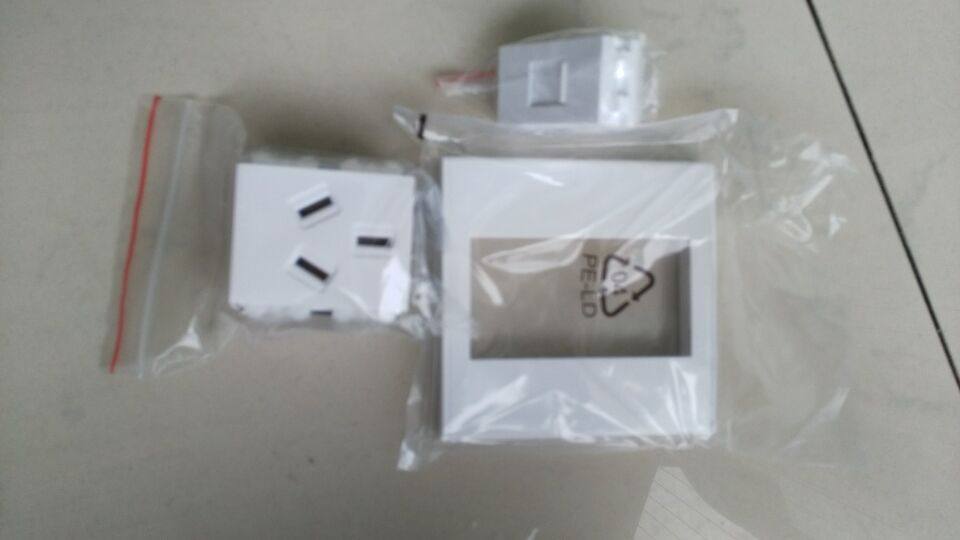

一个电话模块、一个3孔插座、一个空白面板形成一个窗帘电机的专用面板
70mm的加深86底盒，内藏一个3路的220V供电的遥控开关，控制窗帘电机的开、关、停
以上组合形成了一个完整的无线窗帘电机供电与控制面板
弱电功率显示与电压转换模块：
弱电总电源为12V，并用UPS电池做断电供电，但用量实际上有几种电压，12V，5V，3.3V（单片机），24V（PLC或扫地机器人）
所以集中做一个转换模块进行电压的转换：

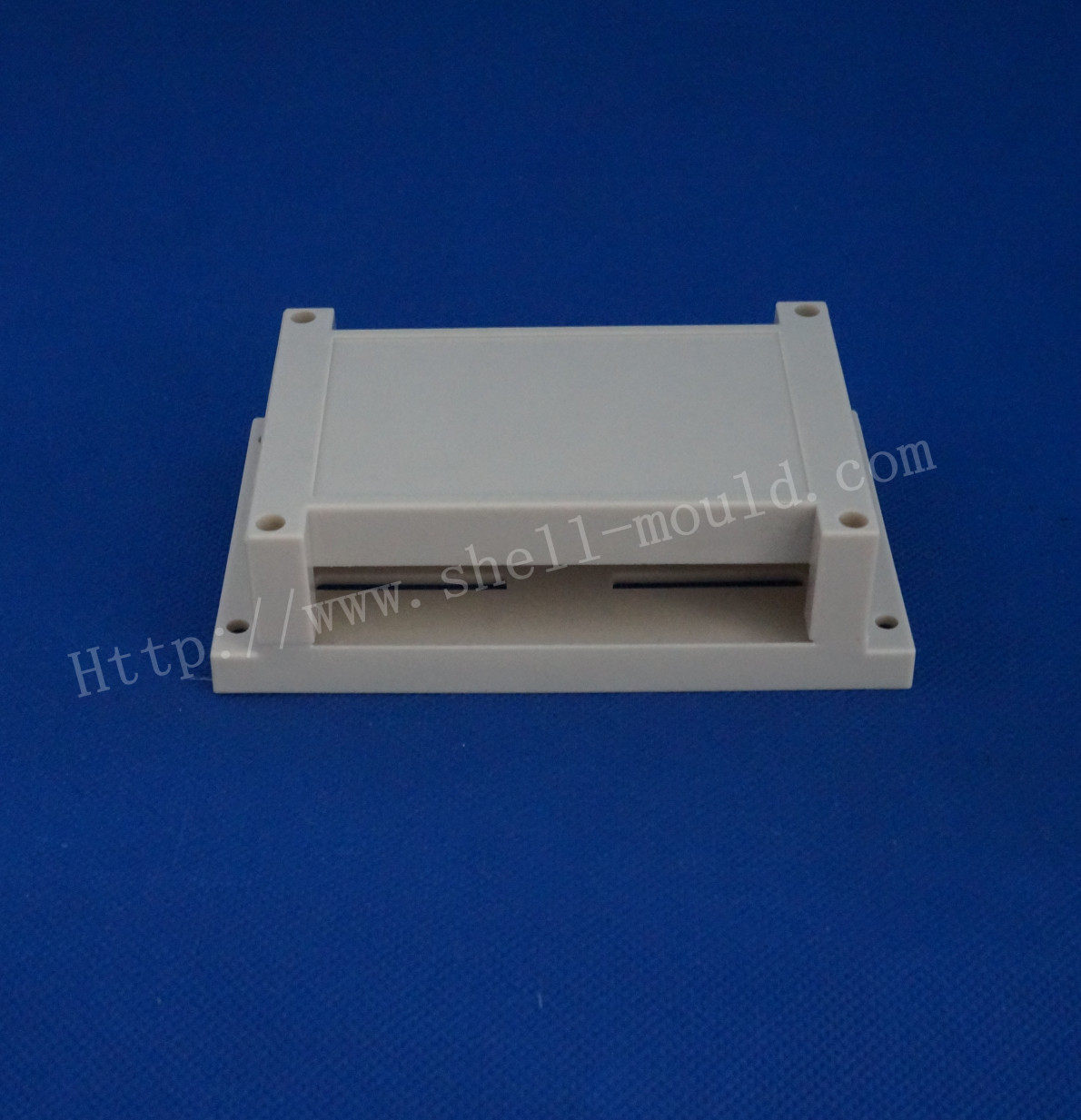

1、外壳

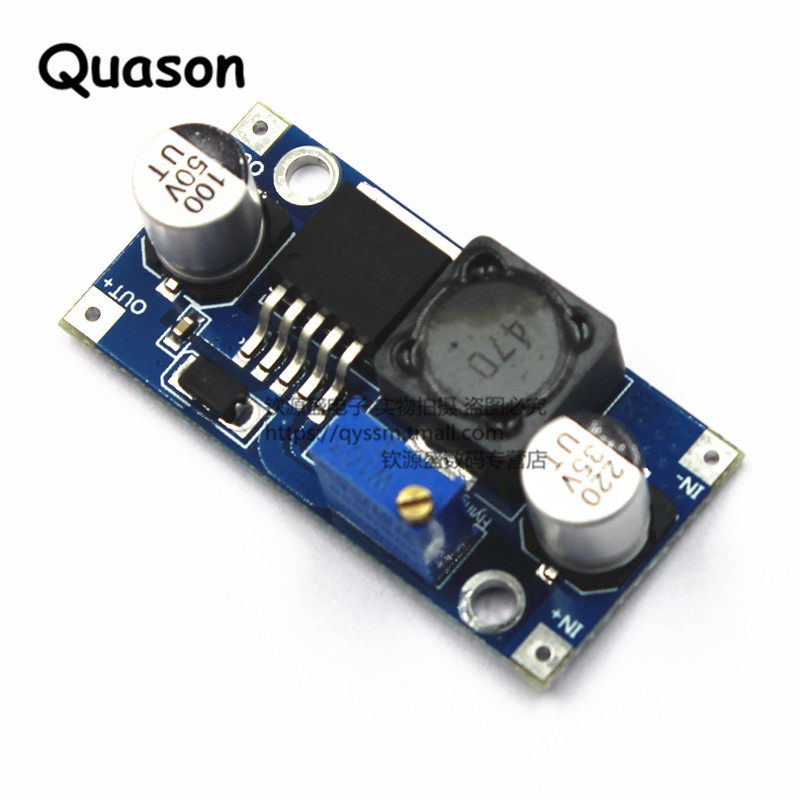

2、几块升降压模块，电流在2~4A，转换效率在90%以上
功率表，可以显示整个弱电的耗电量

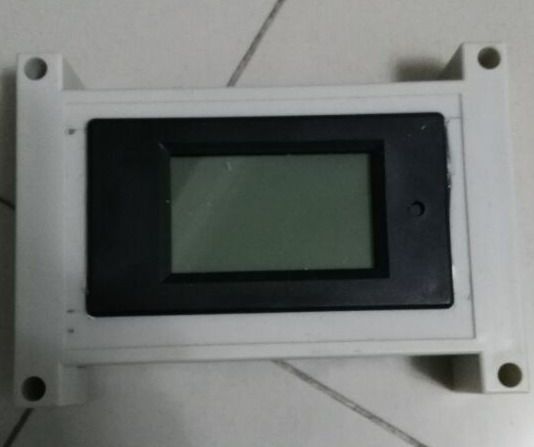

功率表装在PLC工控盒上

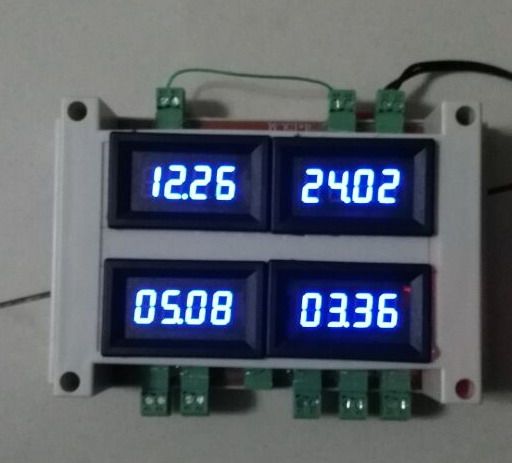

升降压模块装在PLC工控盒上，并焊接上快插端子,方便快速拔插,，电压可调整，12V输入，4路输出，电压可调,并装有开关，可以关闭电压的LED显示，以节约用电

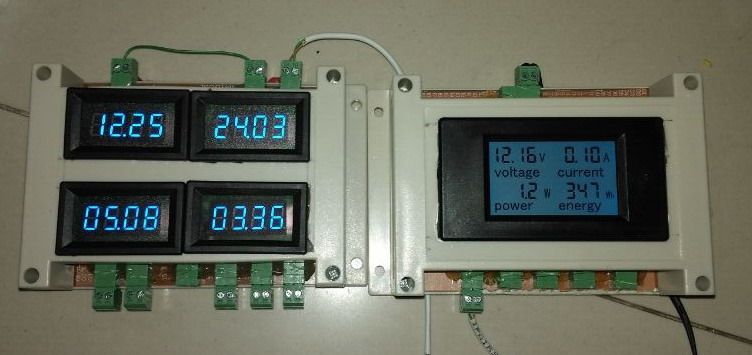

电压与弱电的用电量显示
