这篇是继续智能化装修三室二厅功能分区的图纸说明 此文的，上篇主要是理清家装设计中的功能分区，家居摆放等，以及以后的生活习惯，这篇就是在此基础上，进行智能家居设计，来确定各个智能中心所需要的智能设备。也就是各种智能家居产品的组合应用了！这点最是考验智能家居设计功底了，因为要配合以后的实际生活，还要考虑以后升级及扩展的需求，所以，这时的准备一定要充分！当然，这也是DIY智能家居的乐趣所在了！
各中心的功能与职责：
一、主中心
主中心设备：莱特智能班主机V3.4+7寸触摸显示屏

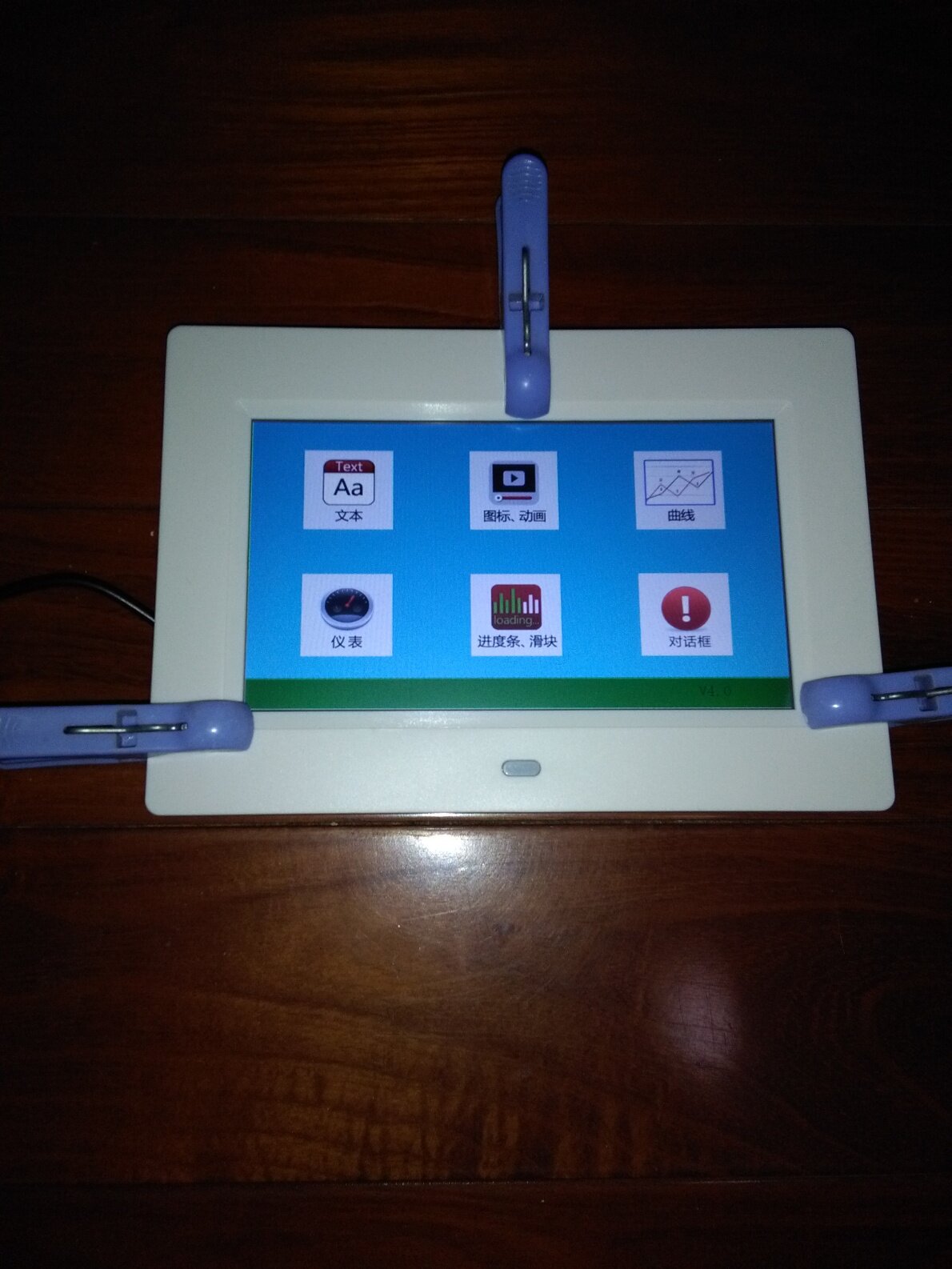

7寸触摸屏编写的界面，程序使用老大提供5寸屏的进行转换，如有需要，可以提供。

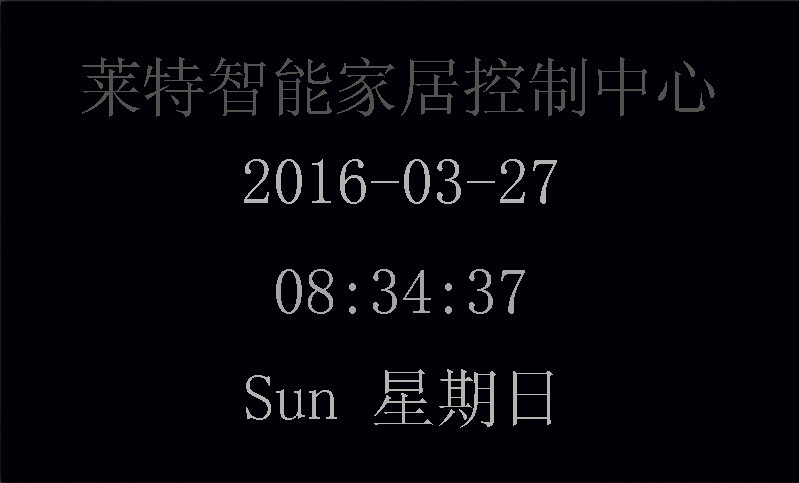

没有操作时会用以下界面待机，带RTC时钟功能，触摸屏入墙安装在客厅电视边上，方便控制也可以省掉时钟。成本节约

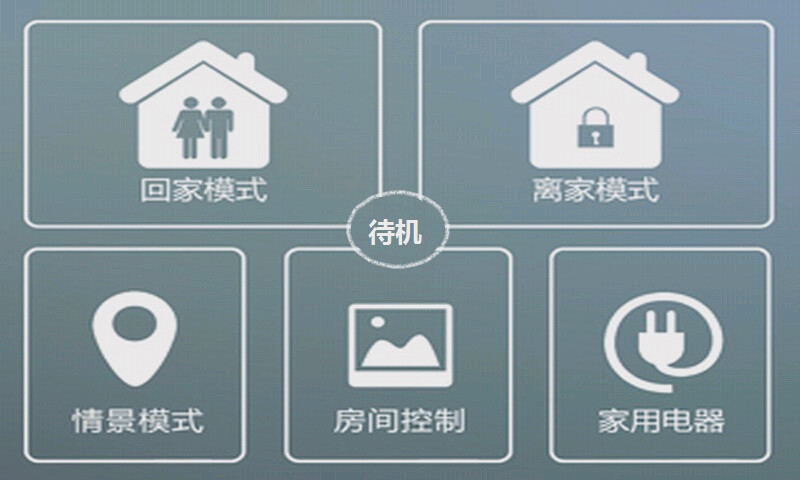

待机界面点击任何点进入主界面，在任何界面没有操作会定时回到待机界面
功能与职能：
1、与外部网络连线，实际外部手机客户端对智能家居的控制。
2、实现对各分中心的控制，透过分中心的设备对各用电设备进行管控
3、提供人性化的触摸屏操作界面对智能家居进行控制。
4、315M无线接收，在全屋任何地方的无线遥控信号均通过主机处理，分析无线信号后展开相应的功能，并使用2点的功能。
4、315M无线发送，在全屋任何地方的遥控插座与遥控开关均通过主机进行处理，各分中心可以通过RS485信号要求主机发送控制信号，达到无线遥控器、有线开关均可以操控。
5、情景模具与安防
6、红外线遥控：通过无线转红外，可以实际对家用电器的控制，以实际情景模具，如大门口有客人，按下315M的遥控开关，主机收到信号，操作红外转换模块，将电视的信号输入转到网络录像机的视频输出，实际对门口摄像头的放映。
二、分中心1
分中心1的功能（分中心1的位置为进户的弱电箱处）：
1、全屋供电的控制，对各路空气开关增加自保持大电流继电器，可以控制通断，通断后继电器不用供电。
2、485总线数据协议转换模块，因有双RS485，可以转换数据协议，接收大门RS485总线_智能_指纹锁的信号，转换成莱特主机可以识别的信号。
3、有32路输出，可以控制16组自保持继电器开关。

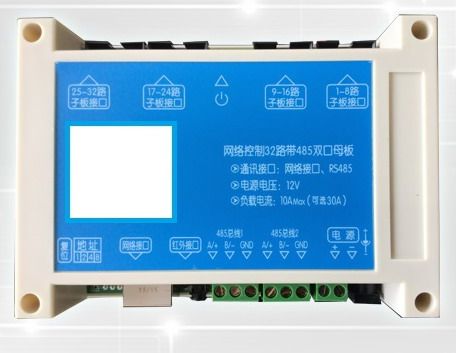

分中心1设备：32路485双口开关模块主板+2块自保持大电流器

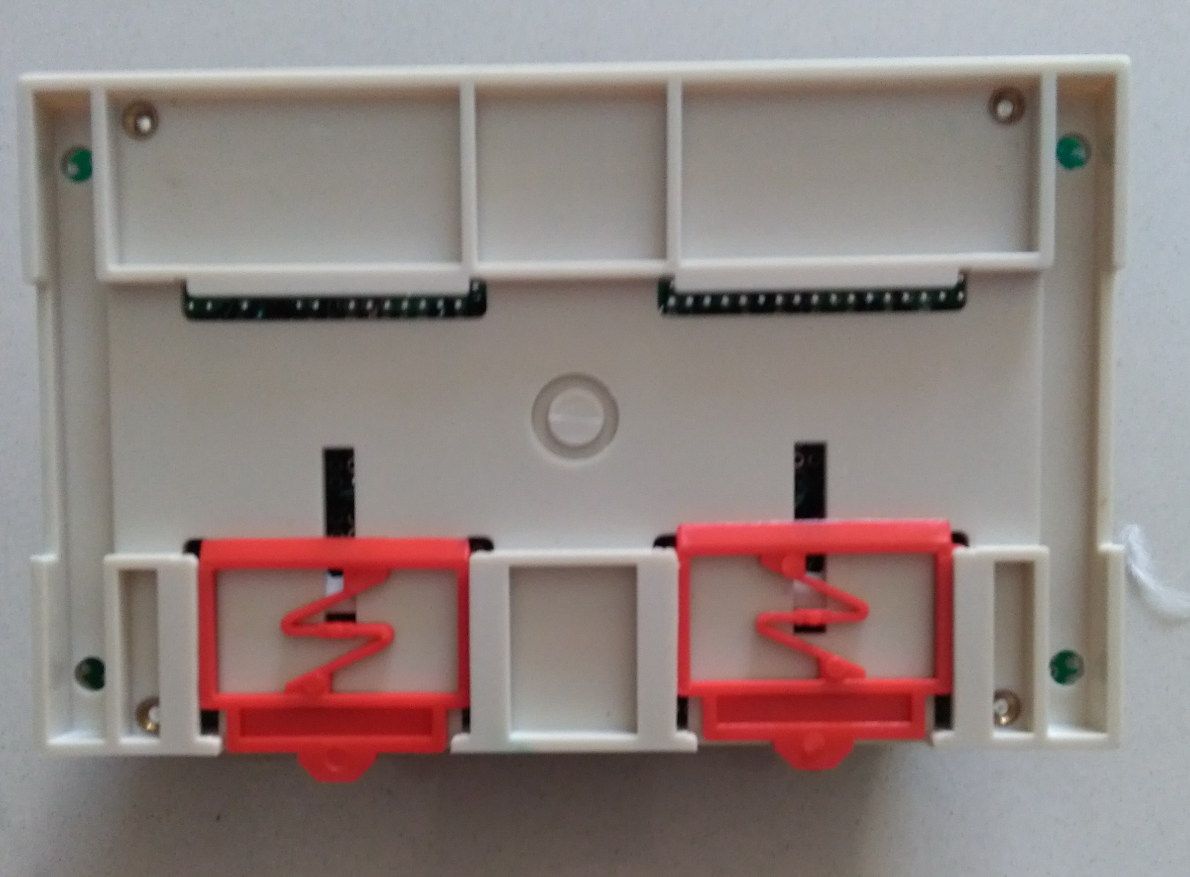

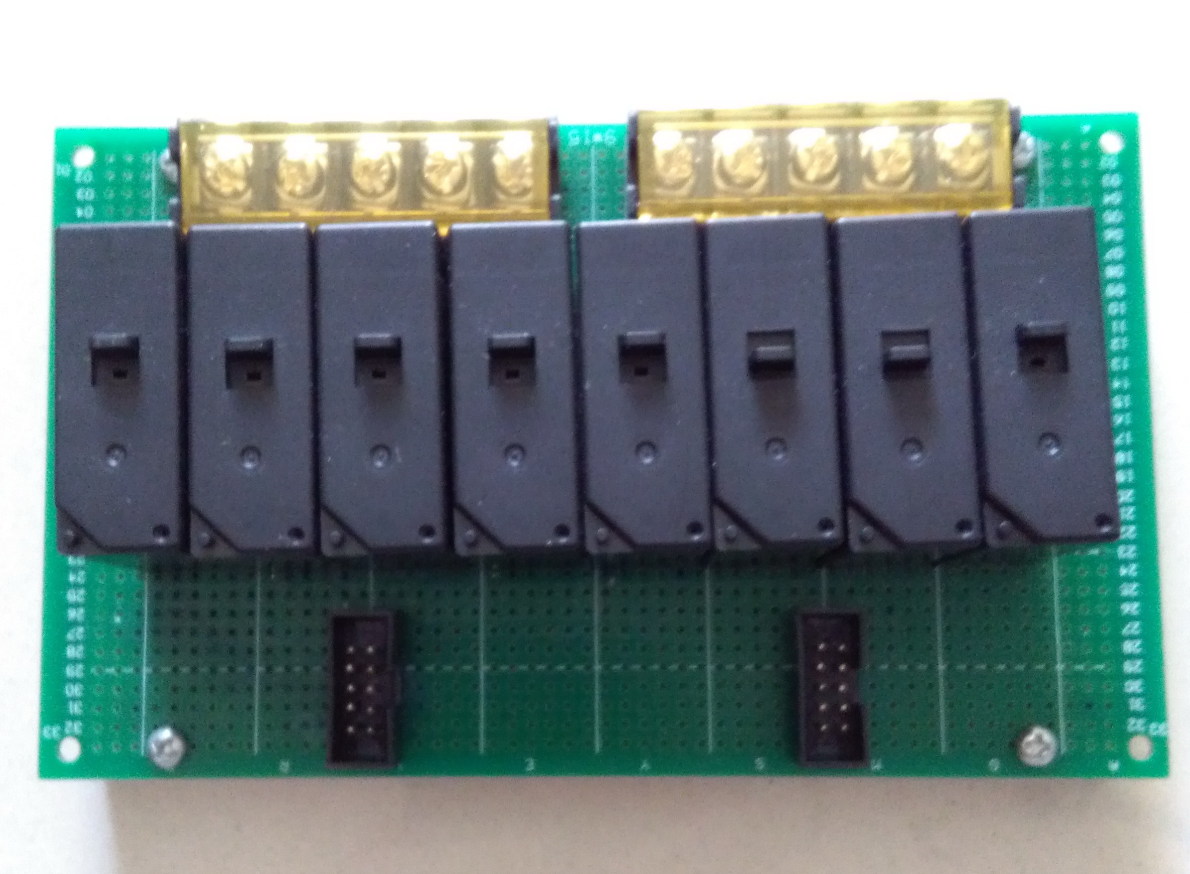

在买莱特主机之前就已经有做好此板，建议可以买老大家的8路大功率继电器_控制箱_无线有线总线方案R508，好看稳定。自制继电器板，接收每块接收16路信号，控制8路继电器，用2个板实现16路空气开关的控制，丑是丑了点，但应该还是比较实际，可以直接安装在35mm的导轨上。
三、分中心2
分中心2的功能（分中心2的位置为厨房吊顶内）：
1、房子前部分的电路控制 ，接收有线的开关信号，通过继电器输出控制灯光或电器
2、划分的区域：入户、厨房、书房、餐厅、客厅、阳台、走道的控制。
3、控制的电器：区域内各屋的灯光、排气扇、吊扇等
4、输入使用点动触摸开关（12V电源）。
分中心2设备：485控制16入16出/PLC编程/脱机控制继+16路继电器子板+点动触摸开关
（分中心3与分中心4与相同设备）

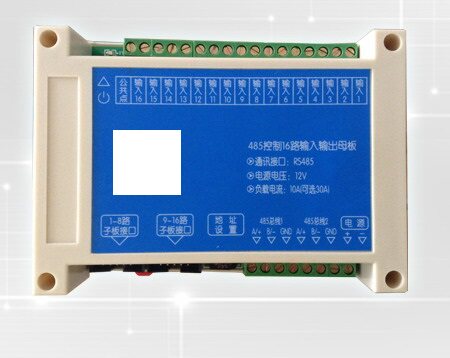

485控制16入16出/PLC编程

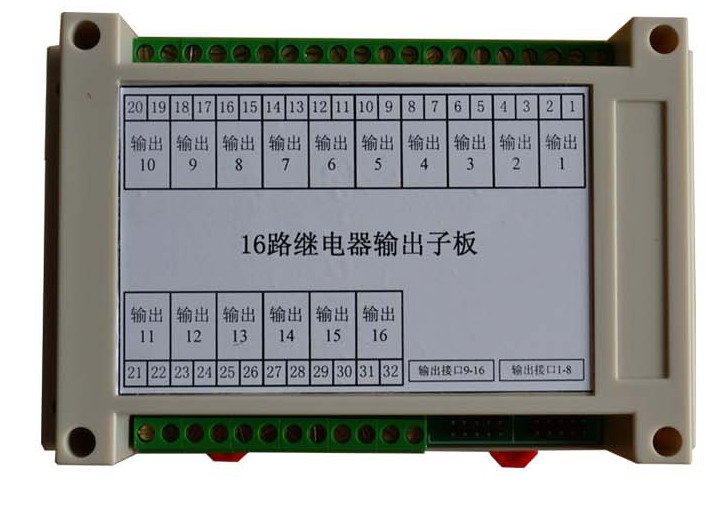

16路继电器子板

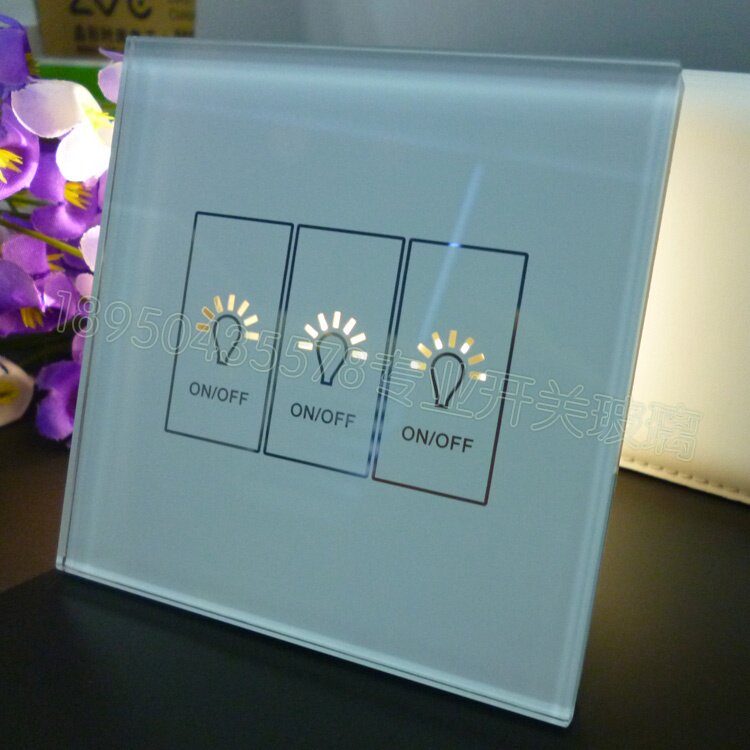

点动触摸开关，有一位、两位、三位，下面为三位的图片
这里说明一下，为什么要用点动的，主要是多点控制，你想想，关的时候玻璃板上该点显示为蓝色，开为红色。假如果此点关，主机做情景控制，通知分中心开，灯开发，但玻璃面板上还是蓝色，就会让人以为不相符，还不如直接就是点动的，按下红色，没按颜色，不用混淆。
四、分中心3
分中心3的功能（分中心2的位置为厨房吊顶内）：
1、房子中段部分的电路控制 ，接收有线的开关信号，通过继电器输出控制灯光或电器
2、划分的区域：主人房、客房、客卫的的控制。
3、控制的电器：区域内各屋的灯光、排气扇、浴霸等
4、输入使用点动触摸开关（12V电源）。
分中心3设备：485控制16入16出/PLC编程/脱机控制继+16路继电器子板+点动触摸开关
五、分中心4
分中心4的功能（分中心2的位置为厨房吊顶内）：
1、房子中段部分的电路控制 ，接收有线的开关信号，通过继电器输出控制灯光或电器
2、划分的区域：儿童房、主卫的控制。
3、控制的电器：区域内各屋的灯光、排气扇、浴霸等
4、输入使用点动触摸开关（12V电源）。
分中心4设备：485控制16入16出/PLC编程/脱机控制继+16路继电器子板+点动触摸开关

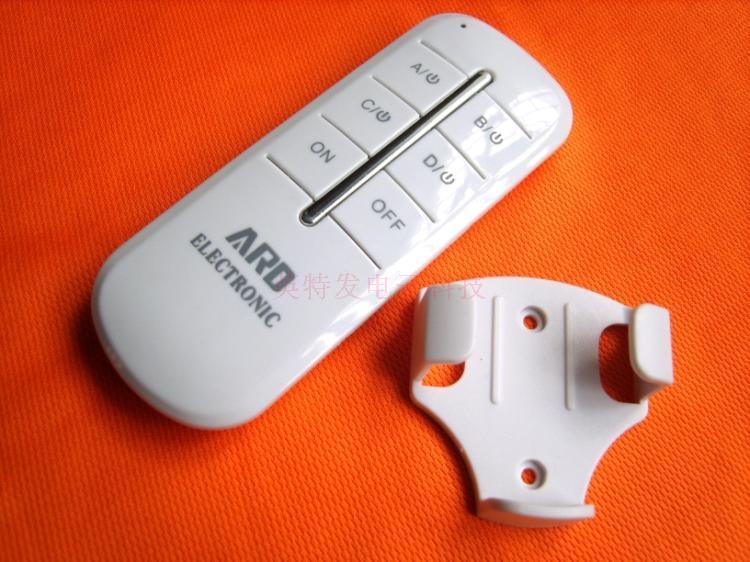

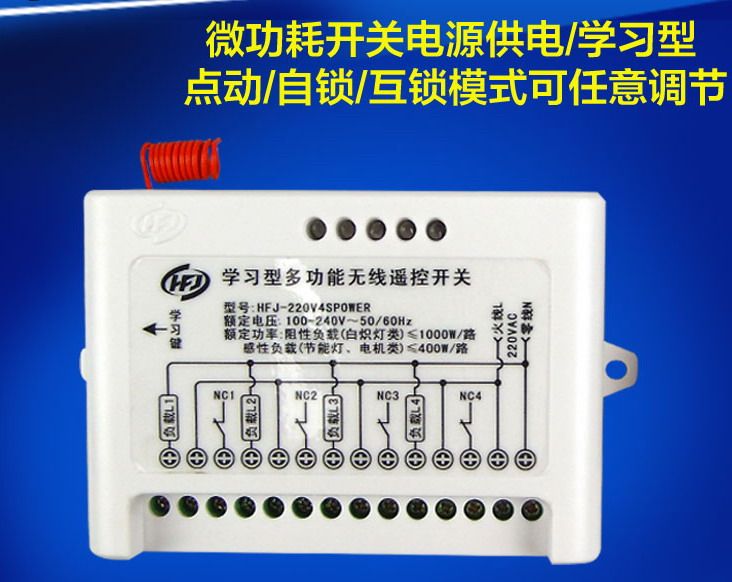

另全屋的自动窗帘（后期预备规划），由学习型遥控开关220伏3路电源模块进行，在各窗户直接布一个220V的插座就可以了。
或者插座也变为可以遥控的
增加莱特智能家居_嵌入设计插座_学习型_配合主机wifi或网络控制_模块

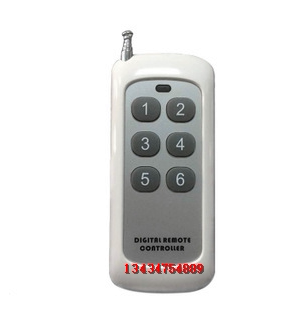

使用主机或直接的遥控器学习后就可以脱离主机操作，双通道
总体的初期规划就大概是这样，准备慢慢开始。
