对于智能家居控制系统来说，逻辑控制是中心大脑，而这个中心大脑的形成，就是智能线路的布线设计了(可以参考智能家装布线图)。这现在的技术条件下，最稳定的智能家居线路支持，还是以总线为主的，无线还是有些问题。485的布线，简单来说就是手拉手来布，而在实际应用中，因每个家庭的不同，却不会是如此简单的。所以想DIY智能家居，了解必要的485总结布线的知识很有必要！此篇是接前篇智能化装修三室二厅各智能中心的功能与职责及智能设备详情 。

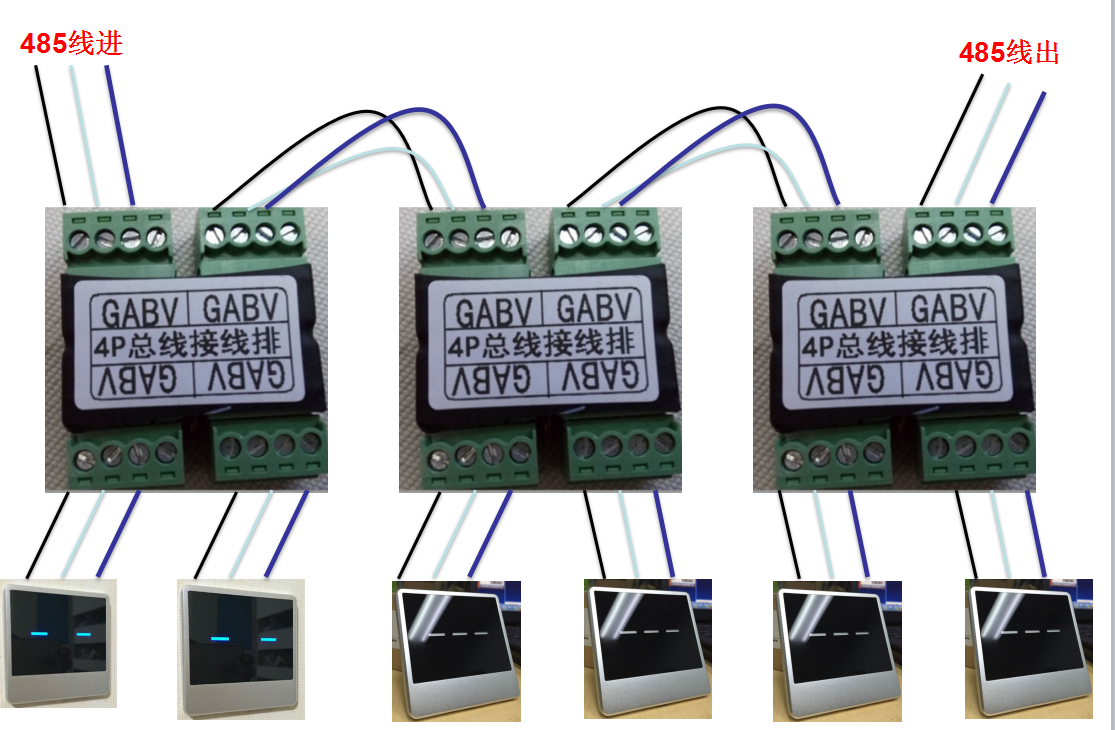

1、莱特提供一转多的接头，按接法是1个四线接头快速接出3个四线接头，其中两个挂设备，另一个可以继续延长。如果是一进一出应该还没有问题，一般会出现一进二出分两个分支的问题(另一个出口挂1台设备)，就可能带来网状反馈的问题
简化一下应该差不多是以下的图形，只不过持的设备是2个而已。如果是一进一出应该还没有问题，一般会出现一进二出分两个分支的问题，就可能带来网状反馈的问题。
按百度与刘工的意见，在距离不长的情况下，以上的布线是不会有问题的，但考虑到持的设备如果加多，网状的各路信号反馈可能出现的问题，RS485是半双工串行通信，就是发送信息与收到信息不能同时发生，如果没有隔离，信号就会发生冲突，虽然这个机率不大，但还是标准布线好，一般在调试下不可能全部的设备都开，等装修完了有些不稳定就很难更改了。所以有技术男的特点，先把工作做好，不怕一万，就怕万一。
标准布线有两种：1、拉手的方式，

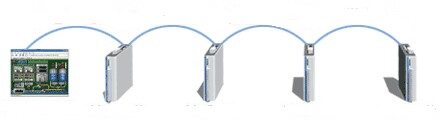

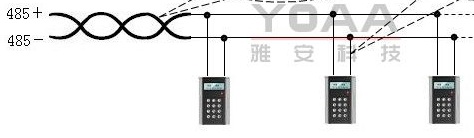

但想把所有的设备拉起来，那RS485的线就长了，不在同一地方的设备，线要一进一出，布线也不容易。拉手的示意图如下面。
2、集线器的方式：

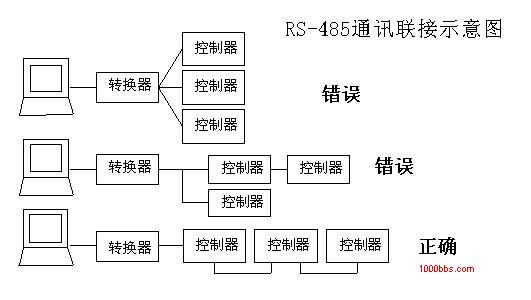

以下是几种接法的说明，一般来说家庭的线不长，不会出现明显的问题。
普及一个RS485集线器的相关知识（网络摘要）
什么是共享器，什么是分配器，什么是集线器？
多个控制一个就是共享器，数据从多个中的任一个IN进入，都从OUT出，比如几个键盘控制一个或者几个在一条总线上的球机； 一个控制多个就是分配器，数据从IN进入，从所有OUT同时出，比如一台硬盘录像机控制在几个分支上的多个球机； 上述的都是单向通讯的，而485总线是可以半双工工作的。
双向的用于数据采集的就是集线器（HUB），数据从主机经单一IN进入，从所有OUT输出，被呼叫地址的设备返回数据从自己接入的OUT进入，只发给IN的主机，不能给其它OUT，从而实现半双工数据双向通讯并各设备间隔离。比如电能表的参数采集，PLC、变频器的通讯控制，各种变送器的485通讯，门禁系统的多个读卡器的各楼层互联等等。
为什么需要485集线器？

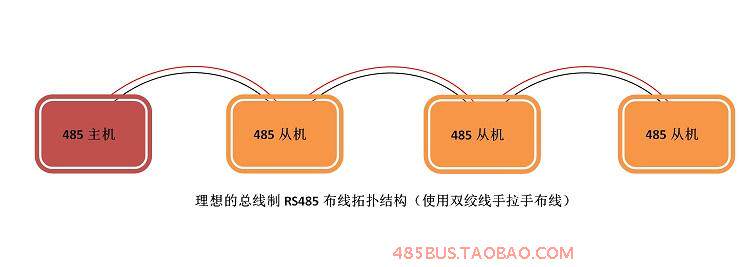

根据IEEE的RS485标准，符合RS485工业总线标准的双绞线布线拓扑结构应该是下图：

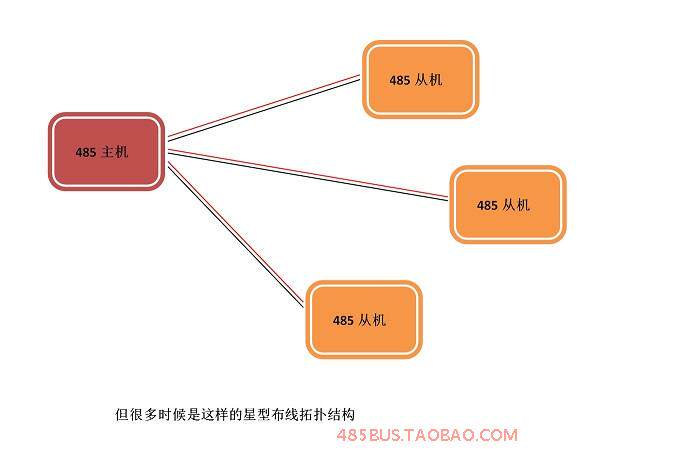

但我们很多时候是这样布线的：
更有的时候是这样的：
这两种布线都不符合真正的RS485总线标准，高频的485信号在线缆末端会反射回来，几个末端就反射更加严重了，造成所谓的串扰，表现为数据出错，误码率高，球机云台该动时不动，不操作却乱动。有的技术人员以为信号弱了，就加中继器放大，结果连串扰信号也放大了，情况反而更严重。这时候加上集线器后，网络结构物理层得到分割隔离，变成单独的总线，立刻解决问题：
从成本与布线的方便，计划采取拉手与集线器结合的方式，一条线可以直接串接在一起的用拉手的方式，需分成网线的采用集线器的方式。
