智能化装修三室二厅的实际的布线计划：RS485双绞线与网线对比

在智能家居设计中，总线方案比无线方案要稳定许多，总线也一直是建议用RS485双绞线来布，但是在实际家装施工过程中，如果用双绞线，工程量会大许多，因为要专门搞一个线管走这一路线，并且是不重复的绕个圆圈，长度不是一般的多。这个可以参考上篇的智能化装修三室二厅的RS485智能总线布线方法研究，里面有详细介绍总线布线的各种方法。在家装设计时，就需考虑成本及实际功能的实现，所以，有了下面的比较与分析。

按标准来说，应该采取专的的带屏敝的RS485_总线_通讯_线材_纯铜_双绞线，但这样一来，电工管就麻烦了，一条管最多拉2条线，如果采用集线器的拉手，满地下都是电工管，成本也会蛮高的。

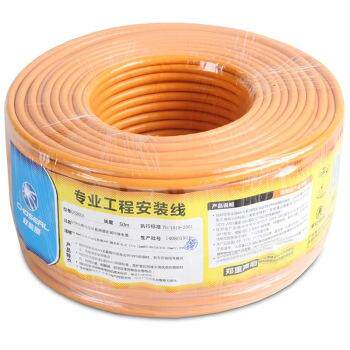

为了降低成本，再加上考虑了集线器的使用，布线就用网线代替，1条网线可以提供3组RS485信号与1组电源供应，可以分成3组RS485的带电信号 ，网线也选比较好的，秋叶原（CHOSEAL）QS2605T50 SFTP室内（外）六类带屏蔽网线50米，50米价格接近200元

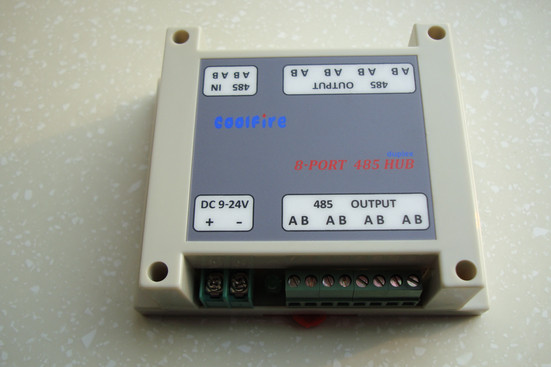

另因RS485的线路比较多，且考虑后续的扩展，购买了2进8出的集线器，每个OUTPUT线路再考虑拉手的接法，可以尽可能的少干涉的情况下接n多路RS485设备。

此集线器放至于弱电箱处，每路拉手接法的RS485信号接至此地方进行汇总处理。对于房子不是很大，10路已经足够应付所有的设备了。很多人可能认为多此一举，但在装修的时候考虑，成本其实增加不大，装修后想改动的可能性就不大了，所以规划是比较重要的 。
